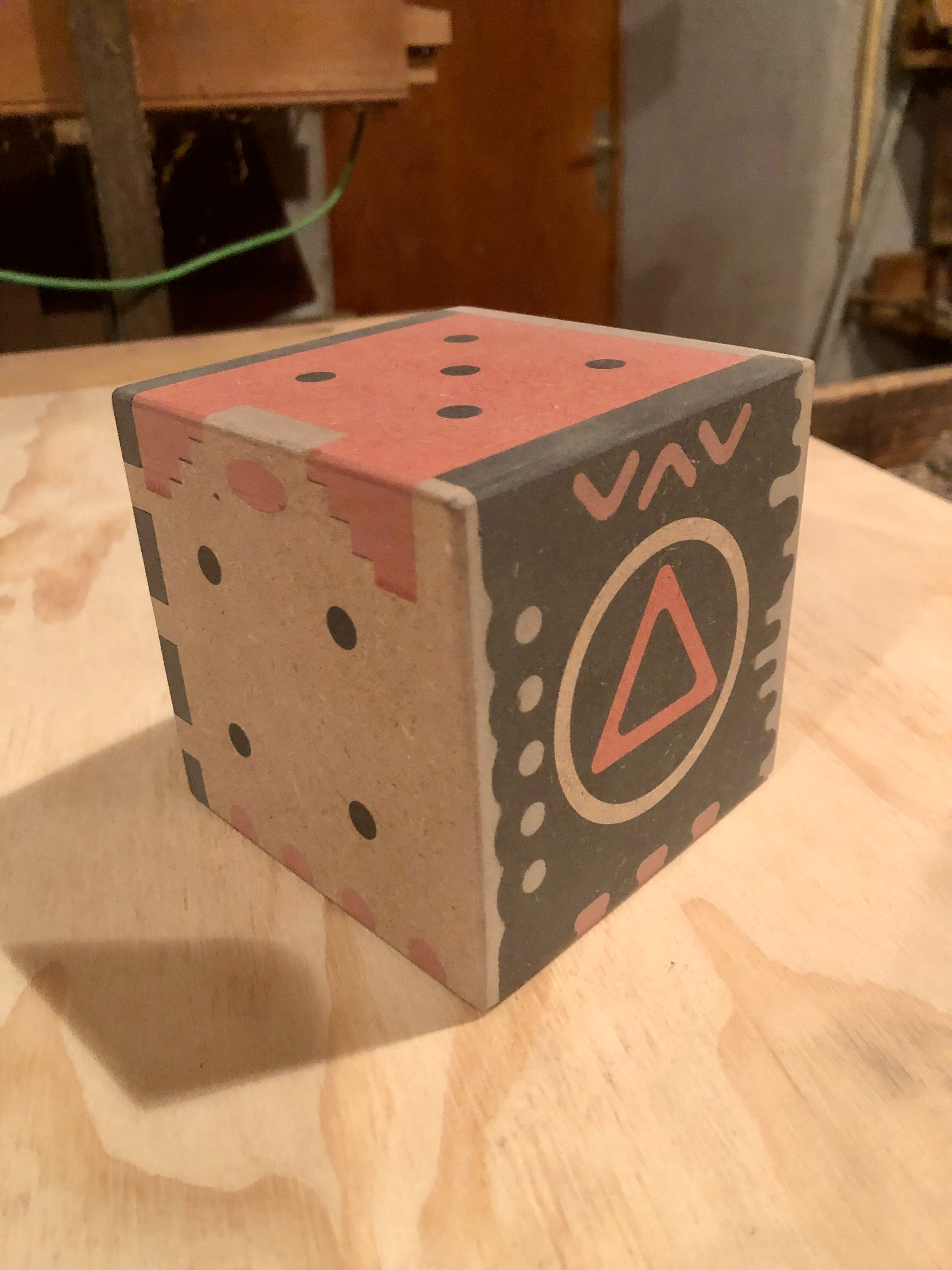

Joinery dice, Cube

Instructions

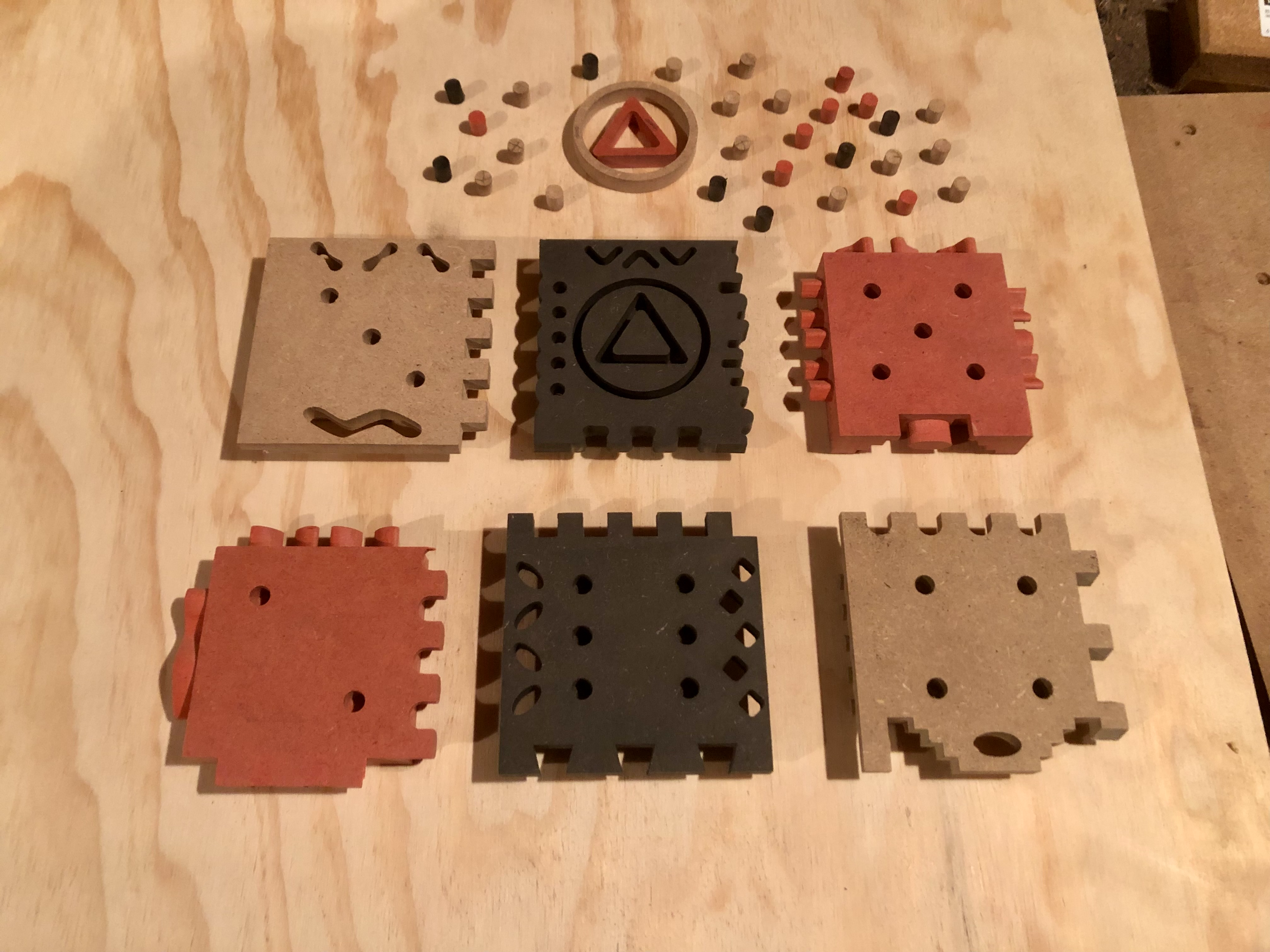

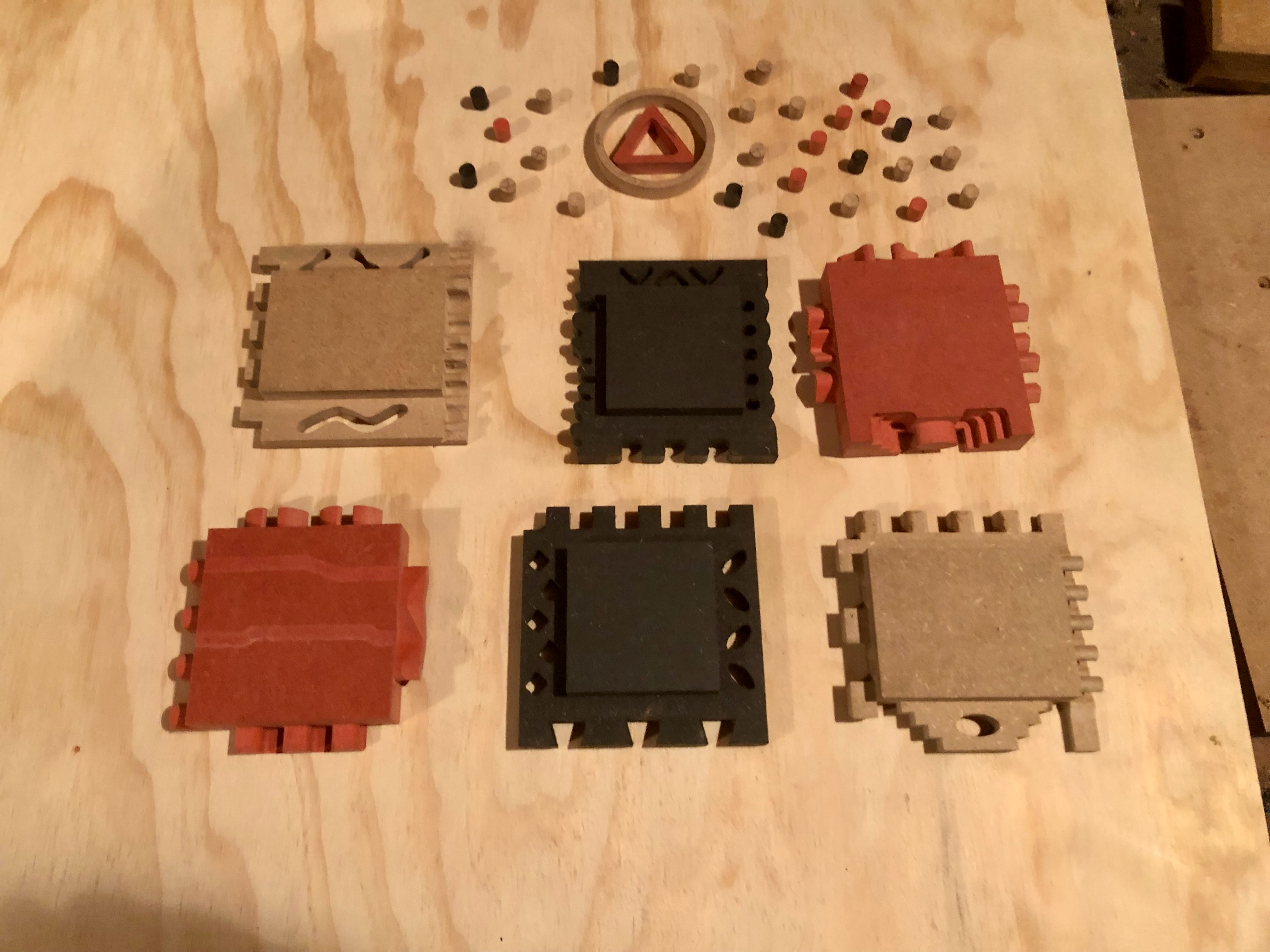

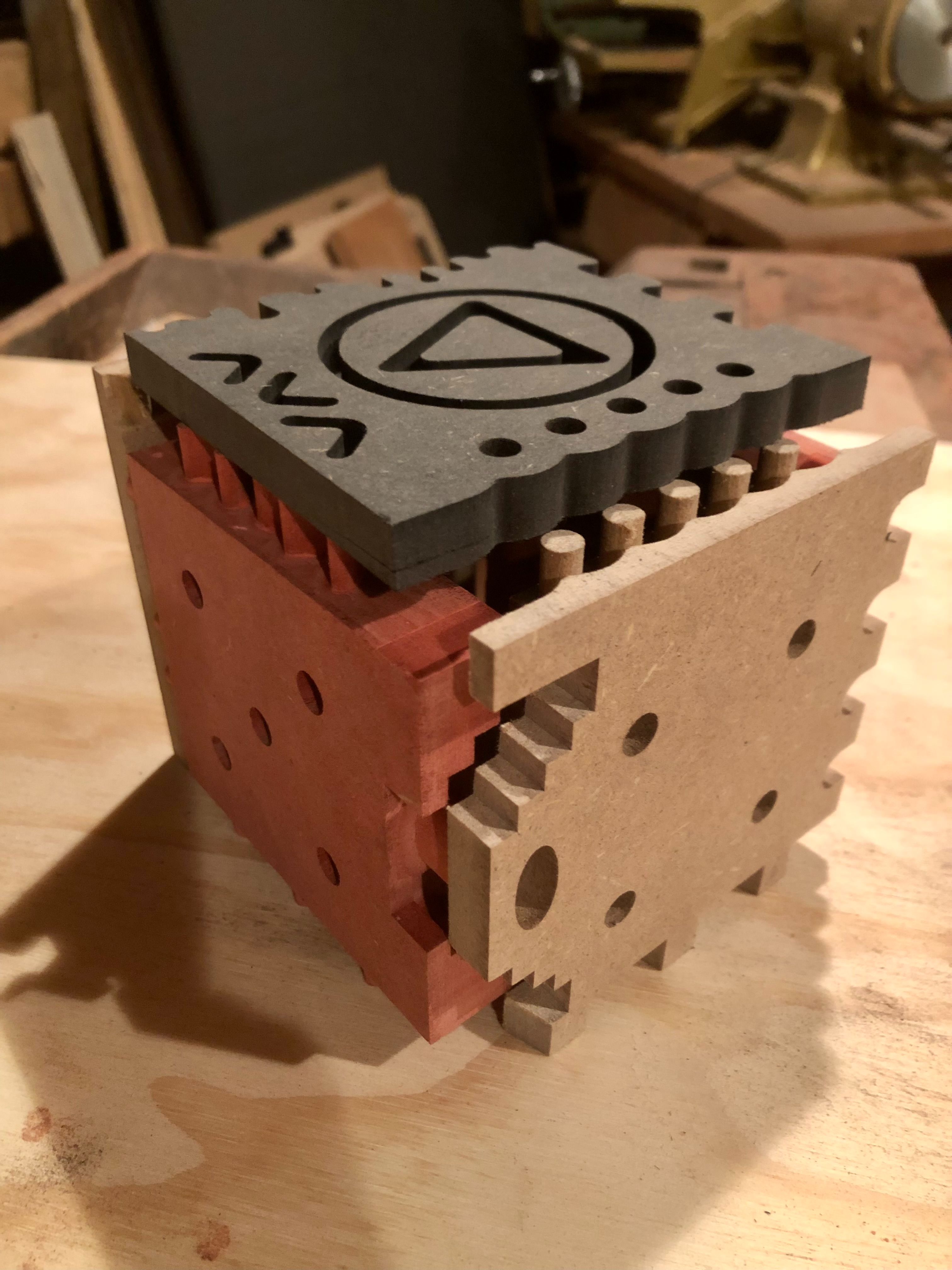

Le choix des assemblages reste personnel, ceux ci ne sont qu'un exemple. Chacune des 6 parties du dés est travaillée plusieurs fois, sur plusieurs serrages différents, donc l'important est d'être très précis sur le centrage des pièces, sinon rien ne rentre. C'est pour cela qu'il y a 30 fichiers joints. J'ai d'abord calibré les pièces en les découpant à 100/100mm avec Shaper Origin, puis j'ai fait une battue à l'arrière sur certaines pièces pour ne laisser que 10mm de chants visibles, ceci permet de faire de petits assemblages mâles et femelles avec de petits rayons grâce à la fraise de 3mm, car elle n'est pas assez longue pour traverser les 19mm des panneaux. J'ai utilisé une découpe de 100/100 dans un panneau martyre, pour pouvoir usiner les faces de toutes les pièces sans avoir à les recentrer à chaque fois. J'ai ensuite travaillé les chants de chaque pièces indépendamment sur la workstation. La machine est très précise, si ça ne rentre pas, c'est qu'il y a une erreur de positionnement. Il m'a fallu une trentaine d'heures pour réaliser tous les assemblages. Tous les fichiers sont joints, mais il vous faudra régler les profondeurs et les types de fraisage. Bon entrainement ! The choice of assemblies remains personal, these are just an example. Each of the 6 parts of the dice is worked several times, on several different tightenings, so the important thing is to be very precise on the centering of the parts, otherwise nothing will fit. This is why there are more than 30 attached files. I first calibrated the parts by cutting them at 100/100mm with Shaper Origin, then I made a beat at the back on certain parts to leave only 10mm of edges visible, this allows for small assemblies male and female with small radii thanks to the 3mm cutter, because it is not long enough to pass through the 19mm of the panels. I used a 100/100 cut in a martyr panel, to be able to machine the faces of all the parts without having to re-center them each time. I then worked on the vocals for each piece independently on the workstation. The machine is very precise, if it doesn't fit, there is a positioning error. It took me around thirty hours to complete all the assemblies. All files are attached, but you will need to adjust the depths and types of milling. Good training!
