Winkelbrett / Anlagewinkel

|

Updated Thu Jan 06 2022

Zum führen von Werkstücken an der Bandsäge oder Fräse Beim Quersägen hochkant stehender Werkstücke, z . B . beim Absetzen von Zapfen, wird ein Kippen des Werkstücks durch einen Anlagewinkel verhindert.

1 hr

Intermediate

Jigs & Fixtures

Files Included (7)

A.svg
111 kB

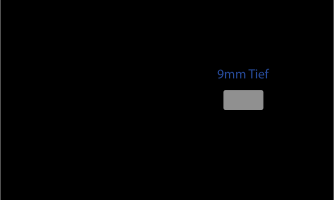

B.svg
910 B

Brett.svg

110 kB

Griff.svg

118 kB

V2_Senktrecht_Dog_6mm.svg

2 kB

V2_Wagerecht_Dog_6mm.svg

2 kB

Winkelbrett Dogbone.f3d

383 kB

Materials

2 * 250/150/18 mm

1* 280/25/25 mm

Tools

Workstation

3 mm Spiralnutfräser

6 oder 8mm Spiralnutfräser für die Fingerzinken

Instructions

- Griff auf Gehrung schneiden ( längste kante 280mm )und unter 45° in die Workstation einspannen und Stirnseitig bearbeiten. - Die Fingerzinken können über die Box Joint Basic Extension gefräst werden. - Die Sacklöcher sind für dem 3 mm Spiralnutfräser erstellt worden. - Zum Schluß die Kanten des Griffs noch abrunden. V2 ist eine Version mit Dogbone für den 6mm Spiralnutfräser Fusion360 Datei mit Parametern ist im Projekt enthalten
