Systainer Box

By Hugo-IV
|
BY-NC-SA 4.0 License
|
Updated Thu Jan 04 2024

Um nicht jedesmal einen weiteren Systainer mit zum Kunden transportieren zu müssen, habe ich einen leichten Einschub für den Original Shaper Origin Systainer entworfen. Darin können alle benötigten Utensilien übersichtlich untergebracht werden.

> 2 hr
Intermediate

688

Systainer Inserts

Files Included (29)

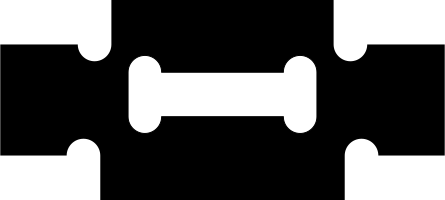

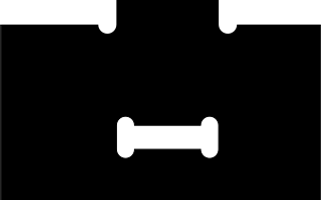

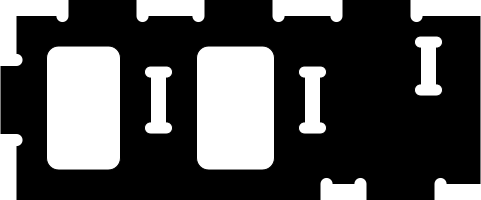

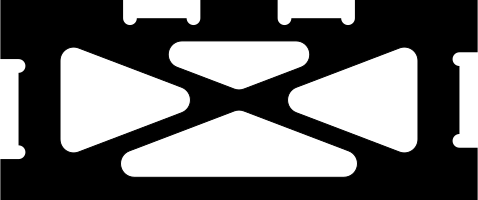

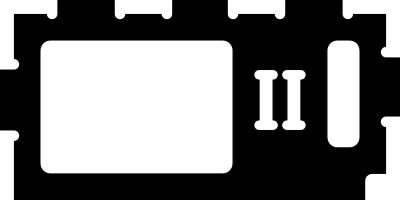

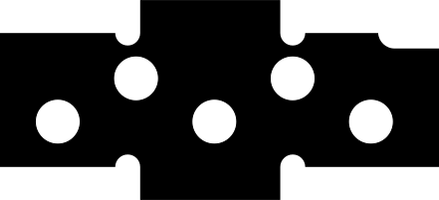

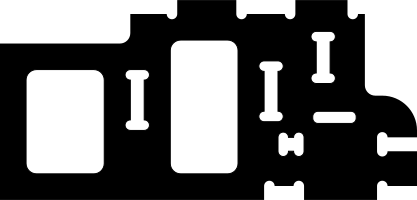

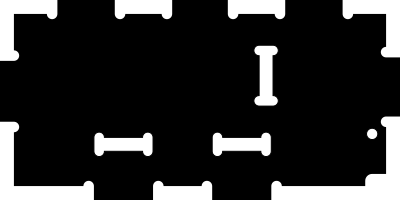

  • B1-01-vo1.svg

    6 kB
  • B1-02-re1.svg

    3 kB
  • B1-03-li1.svg

    4 kB
  • B1-04-hi1.svg

    839 B
  • B1-05-re2.svg

    1 kB
  • B1-06-hi_e1.svg

    3 kB
  • B1-07-mi_e1.svg

    1 kB
  • B1-08-e1.svg

    3 kB
  • B1-09-e2.svg

    3 kB
  • B1-10-e3.svg

    1 kB
  • B1-11-mi_e2.svg

    1 kB
  • B1-12-mi_e3.svg

    1 kB
  • B1-13-usb1.svg

    1 kB
  • B1-14-sek1.svg

    952 B
  • B1-15-gbs1.svg

    798 B
  • L1-01-un1.svg

    1 kB
  • L1-02-vo1.svg

    1 kB
  • L1-03-hi1.svg

    1 kB
  • L1-04-li1.svg

    970 B
  • L1-05-re1.svg

    966 B
  • L2-01-un1.svg

    1 kB
  • L2-02-re1.svg

    963 B
  • L2-03-li1.svg

    900 B
  • L2-04-hi1.svg

    967 B
  • L2-05-vo1.svg

    892 B
  • L3-01-un1.svg

    910 B
  • L3-02-li1.svg

    1 kB
  • L3-03-re1.svg

    1 kB
  • L3-04-mi1.svg

    2 kB

Materials

Pappelsperrholz 1000 mm x 600 mm x 8 mm Stärke

Tools

Shaper Origin

Workstation (nicht unbedingt notwendig)

6 mm-Fräser

Instructions

In Bild 3 siehst du welche Nummer zu welchem Teil gehört und wie sie zusammen gesteckt werden. Das Fräsen der Teile stellt keine Schwierigkeit dar, der seitenrichtige Zusammenbau geht wie folgt: Für Teil A brauchst du die Teile 1, 3, 10, 11, 14 und 15. Bau sie genau so zusammen wie in Bild 4 abgebildet ist. Das ganze wird dann auf Teil B (Teil 12 mit aufgestecktem Teil 5) gesteckt. Für Teil C benötigst du die Teile 4, 7, 8 und 9. Teil C wird anschließend seitlich auf die bereits zusammen gesteckten Teile A und B gesteckt. Auf der gegenüberliegenden Seite wird dann Teil D (Teil 13 mit aufgestecktem Teil 6) gesteckt. Zum Abschluss noch Teil E (Teil 2) auf der Frontseite aufgesteckt. Der Zusammenbau der drei Einschübe für die Fräser und Spannzangen bedürfen keiner Erklärung. Für den Zusammenbau muss kein Leim, Klebstoff oder Sonstiges verwendet werden, die Teile klemmen sich selbst. SVG's für die Materialstärken 3, 5, 6, 8 und 6,35 mm findest du hier: https://e.pcloud.link/publink/show?code=kZPTapZLKzPT9jBfILUil3IqoBLU5Wbk1mk
