Systainer Mini T-Loc Inlay
Für Reparaturarbeiten vor Ort beim Kunden habe ich einen Systainer Mini T-Loc mit zwei Ebenen versehen. In der unteren Eben sind enthalten: Shaper-Tape, USB-Stick, Inbus, Stanley-Messer, Pica-Bleistift, Gabelschlüssel, Schiebelehre, Spannzangen mit oder ohne Mutter (1/8, 1/4, 3, 4, 5, 6 und 8 mm). Auf der zweiten Ebene können 31 Stück 1/8 oder 3 mm, 13 Stück 6 mm und 11 Stück 8 mm Fräser, alle mit unterschiedlichen Längen, sowie einen 6 mm und einen 8 mm Stift untergebracht werden.
180
Systainer Inserts
Files Included (2)

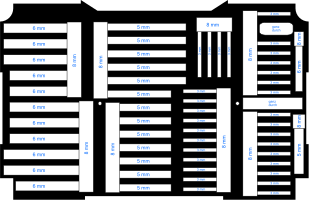

Sys Mini TL oben.svg

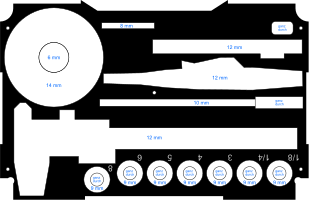

255 kBSys Mini TL unten.svg
139 kB
Materials
untere Ebene:
- 1 Stück 20 mm dick, Buchenholz 265 x 175 mm
- Abstandshalter 5 Stück M4 x 20
obere Ebene:
- 1 Stück 10 mm dick, Buchenholz 265 x 175 mm
- zum Anheben der Ebene 2 Stück M4 x 20
Schaumstoff 265 x 175 mm
Tools
Shaper Origin
Workstation
3 mm-Fräser mit flacher Spitze
6 mm-Fräser mit flacher Spitze
3 mm-Hohlkehlenfräser
6 mm-Hohlkehlenfräser
60° V-Bit
M4-Gewindeschneider
Instructions
Alle Frästiefen sind in den SVGs blau hinterlegt. Die äußere Kontur der oberen Ebene um 0,2 mm kleiner fräsen. So kann später die Ebene leichter heraus genommen werden, ohne dass sie sich verkantet. Fräsereinsatz untere Ebene: - alle Tiefen mit dem 6 mm-Hohlkehlenräser fräsen - die Zahlen mit dem 60° V-Bit fräsen - ACHTUNG! Da die von mir verwendete Schrift keine Single-Line-Schrift ist, sollte deshalb die SO-eigene Schrift verwendet werden! - die 4 Löcher mit dem 3 mm-Fräser bohren - die 4 Abstandshalter einschrauben; alternativ können auch 10 mm hohe Abstandsklötzchen verwendet werden obere Ebene: - bei 8 mm und 5 mm Tiefe mit einem 6 mm-Hohlkehlenfräser fräsen - bei 3 mm Tiefe mit einem 3 mm-Hohlkehlenfräser fräsen - die 2 Löcher mit dem 3 mm-Fräser bohren - 2 Schrauben zum Anheben der oberen Ebene eindrehen Die Innenecken mit dem 3 mm-Fräser nachgearbeitet Alle Schraubenlöcher auf beiden Ebenen mit einem M4-Gewinde versehen Auf die obere Ebene einen passend zugeschnittenen Schaumstoff auflegen oder in den Deckel einkleben, so werden die Fräser beim Transport durch den geschlossenen Deckel an ihrem vorgesehenen Platz gehalten.
