TABLAR Holder
Bohr.-Frässchablone Jig für Tablarträger Mini, macht einfach perfekte horizontale Bohrungen möglich. Variable Holzstärken ab 25mm. Der verstellbare Anschlagwinkel, die Bohrerführungsklötze gegen dem Bohrer eine exakte 90 Grad Zwangs Führung vor. Drilling and milling template Jig for mini shelf supports, makes perfect horizontal drilling possible. Variable wood thicknesses from 25mm. The adjustable stop angle, the drill guide blocks provide an exact 90 degree forced guidance against the drill.
5
Jigs & Fixtures
Files Included (3)
Triade_Fräs-Schablone_Tasche.svg
9 kBTriade_Schablone_Body_A.svg
5 kBTriade_Schablone_Body_B.svg
10 kB
Materials
Als Material ist eine Siebdruckplatte, sowie Hartholz geeignet
Tools
Origin, Workstation
Instructions

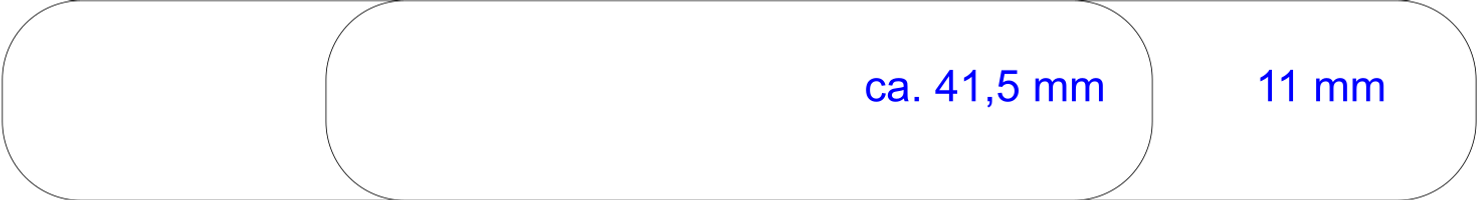

Als Material ist eine Siebdruckplatte, sowie Hartholz geeignet. Die beiden Bohrerführungsklötze mit 6mm Holzdübeln mit der Trägerplatte verbinden. Als Empfehlung zum Fräsen ist die Workstation zu verwenden. Dadurch ist die notwendige 41mm Frästiefe für die Tasche mit einem 80 mm langen Fräser möglich. Der Bohrerführungsklotz passt exakt in die Frästasche und das notwendige 14mm Loch wird mit einem handelsüblichen Bohrer zentral und perfekt auf die notwendige Tiefe gebohrt A screen printing board and hardwood are suitable as materials. Connect the two drill guide blocks to the support plate with 6mm wooden dowels. The workstation is recommended for milling. This means that the necessary 41mm milling depth for the pocket is possible with an 80 mm long milling cutter. The drill guide block fits exactly into the milling pocket and the necessary 14mm hole is drilled centrally and perfectly to the required depth using a standard drill
