Wooden Camera Toy

By Claus | Created January 12th, 2020 | Published January 12th, 2020 | Updated January 15th, 2020

uploaded project image
project image thumbnail
project image thumbnail
project image thumbnail
project image thumbnail
Wooden toy camera for children who also want to take pictures ... With folding display - the kids love it. German: Holz-Spielzeug-Fotoapperat für Kinder die auch gerne mal Bilder machen wollen... Mit Klappdisplay – Die Kinder lieben es.

1 hr

Intermediate

5

Category

Toys

Files included (5)
NameSize

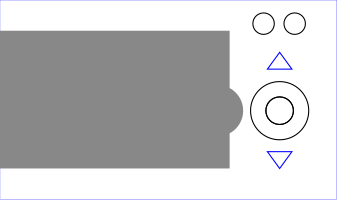

Foto_Vorne.svg
1 kB

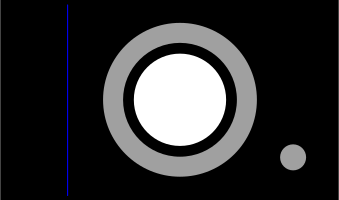

Foto-Objektiv.svg
1 kB

Body: 110 x 65 x 25 mm Handheld: 65 x 22 x 8 mm Lens: 30 x 50 x 50 mm Display: 75 x 45 x 8 mm Knobs: 100 x 25 x 8 mm
Shaper Orgin 6mm milling cutter engraving tool sandpaper radius cutter for the front of the lens glue nails for the display
INFO: We spent most of the time adjusting the material appropriately. 1. We started with the body, in the back. > First milled as a pocket, then suitable with an internal contour. Then milled out the buttons. 2. Turned and machined the front. 3. We left the material for the lens a bit longer and milled in some levels. Then sawn to the right length and rounded off at the front with a radius cutter. 4. Then all buttons milled and glued. 5. After everything was glued in and just sanded then engraved. 6. The folding display turns over thin nails, which we have pre-drilled using the column drill. 7. Then the radius are ground so that the display opens. We then waved the nails in and hammered them in. 8. We used oil as the surface. German: INFO: Wir haben die meiste Zeit damit verbracht das Material passend zu richten. 1. Angefangen haben wir mit dem Body, hinten. > Zuerst als Tasche gefräst, dann passend mit innenliegender Kontur. Dann die Knöpfe ausgefräst. 2. Gedreht und die vorderseite bearbeitet. 3. Das Objektiv haben wir im Maß länger gelassen auf einigen Stufen gefräst. Dann passend abgesägt und vorne mit einem Radisfräser verrundet. 4. Dann alle Knöpfe ausgefräst und eingeleimt. 5. Nachdem alles eingeleimt war und eben geschliffen dann graviert. 6. Das Klappdisplay dreht über dünne Nägel, die wir über die Ständerbohrmaschine vorgebohrt haben. 7. Dann passend die Radien geschliffen, dass das Display aufgeht. Die Nägel haben wir dann abgewinkt und eingeschlagen. 8. Als Oberfläche haben wir Öl verwendet.
