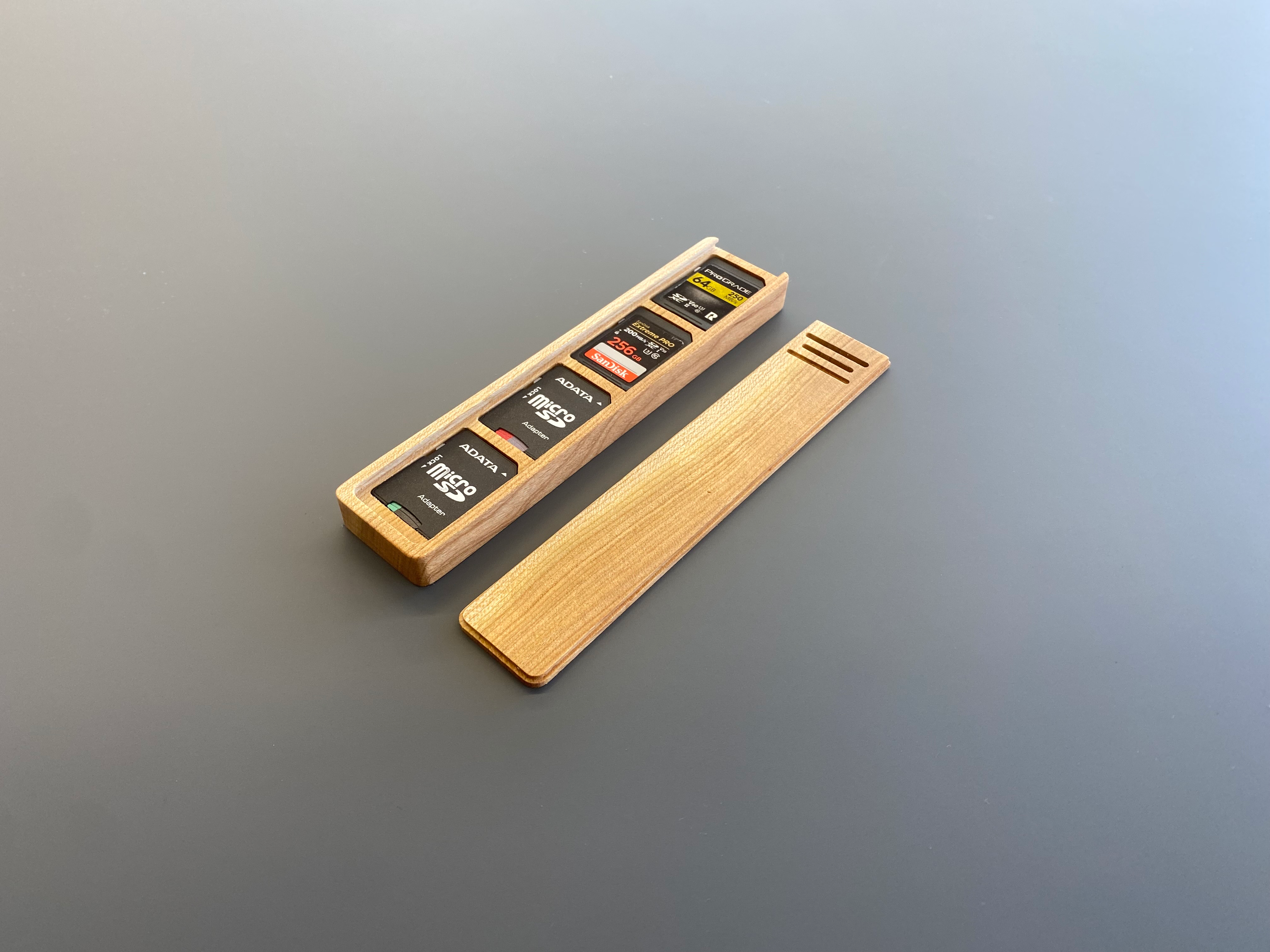

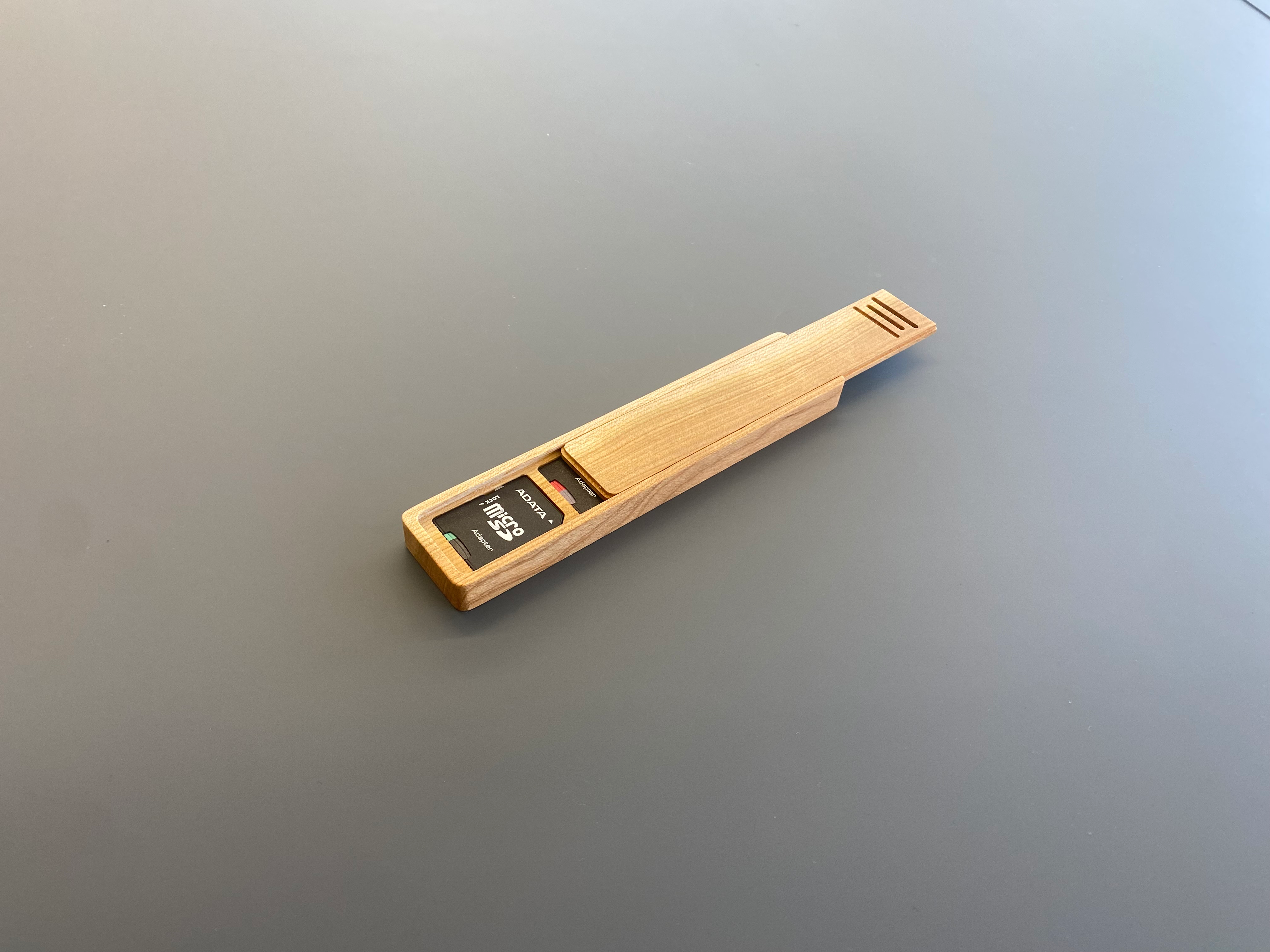

A simple box
13
Storage & Organization
box-body-sd-cards.svg
box-body.svg
box-lid.svg
Massivholz:
Körper: 170 x 40 x 18 mm (Dicke kann variiert werden)
Deckel: 170 x 40 x 4 mm
---------------------------------------------------------------
Solid wood:
Body: 170 x 40 x 18 mm (thickness can be varied)
Lid: 170 x 40 x 4 mm
T-slot: https://www.sorotec.de/shop/FIRSTATTEC-Slotting-Tool-3-Flute--8mm--Stepped-8366-10962.html

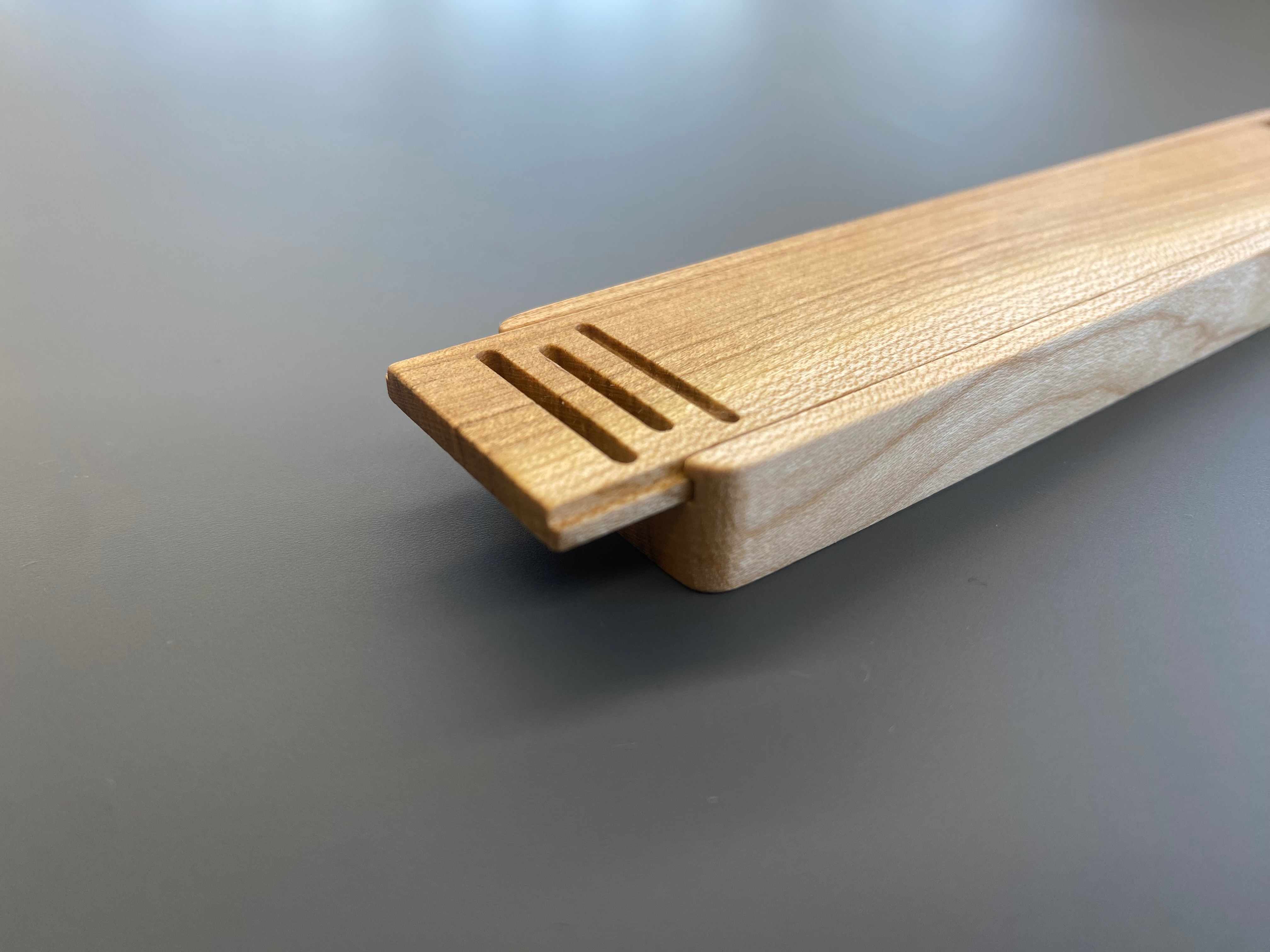

Fräse zuerst den Deckel aus dem 4 mm Material aus, alle Tiefen sind bereits in der Datei hinterlegt. Nun kannst du den unteren Teil einspannen, die 4 mm tiefe Form als Tasche fräsen und mit einer Innenkontur abschließen. Ändere nun die blaue Hilfslinie zu einer Innenkontur und fräse sie auf eine Tiefe von 4 mm mit dem T-nut Fräser (Durchmesser 8 mm). Achte darauf, dass Autopass für diesen Schritt deaktiviert ist! Verringere die Höhe in 0,1-mm-Schritten, bis der Deckel mit etwas Widerstand hineingleitet. Denke daran, dass du die Teile noch schleifen musst, was die Passung verändert. Als nächsten Schritt kannst du die anderen Taschen fräsen. Um das Stück fertigzustellen, musst du nur noch die Außenkontur durch das Material fräsen und die Teile schleifen und ölen. ------------------------------------------------------------------------------------------------------------------------------------------ Cut the lid first out of the 4 mm material, all depths are already written in the file. Insert the body, cut the 4 mm deep shape as a pocket and finish it with an inside cut. Change the blue guideline to an inside cut and cut it to the 4 mm depth. Pay attention that you disable Autopass for this step! Decrease the hight in 0.1 mm steps until the lid slides in with some resistance. Keep in mind that you need to sand it, so it schouldn't slide in too easy. As next step you can cut the other pockets. To finish the piece you can cut the outside trough the material.
