Vollauszug Muster

Instructions

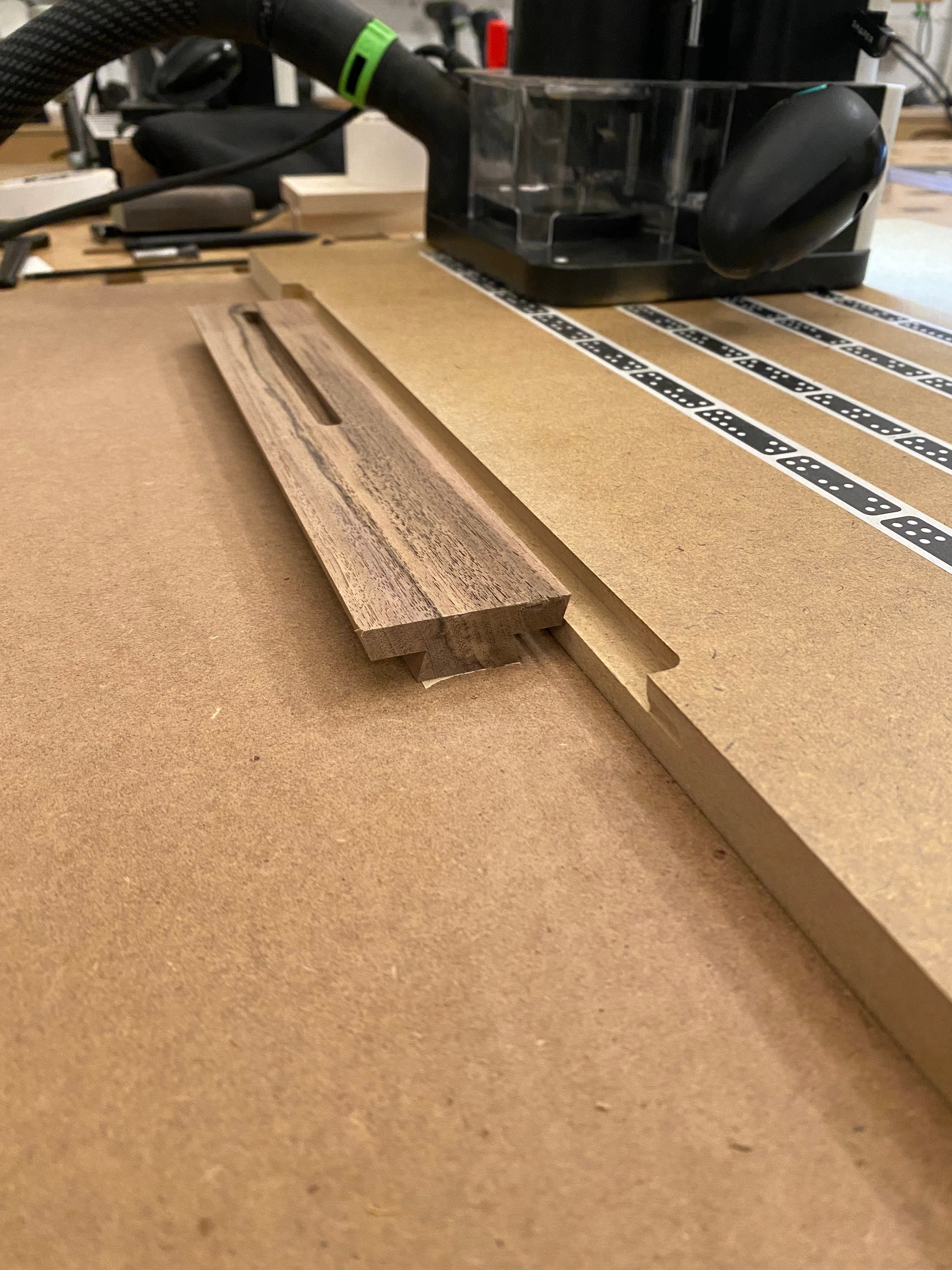

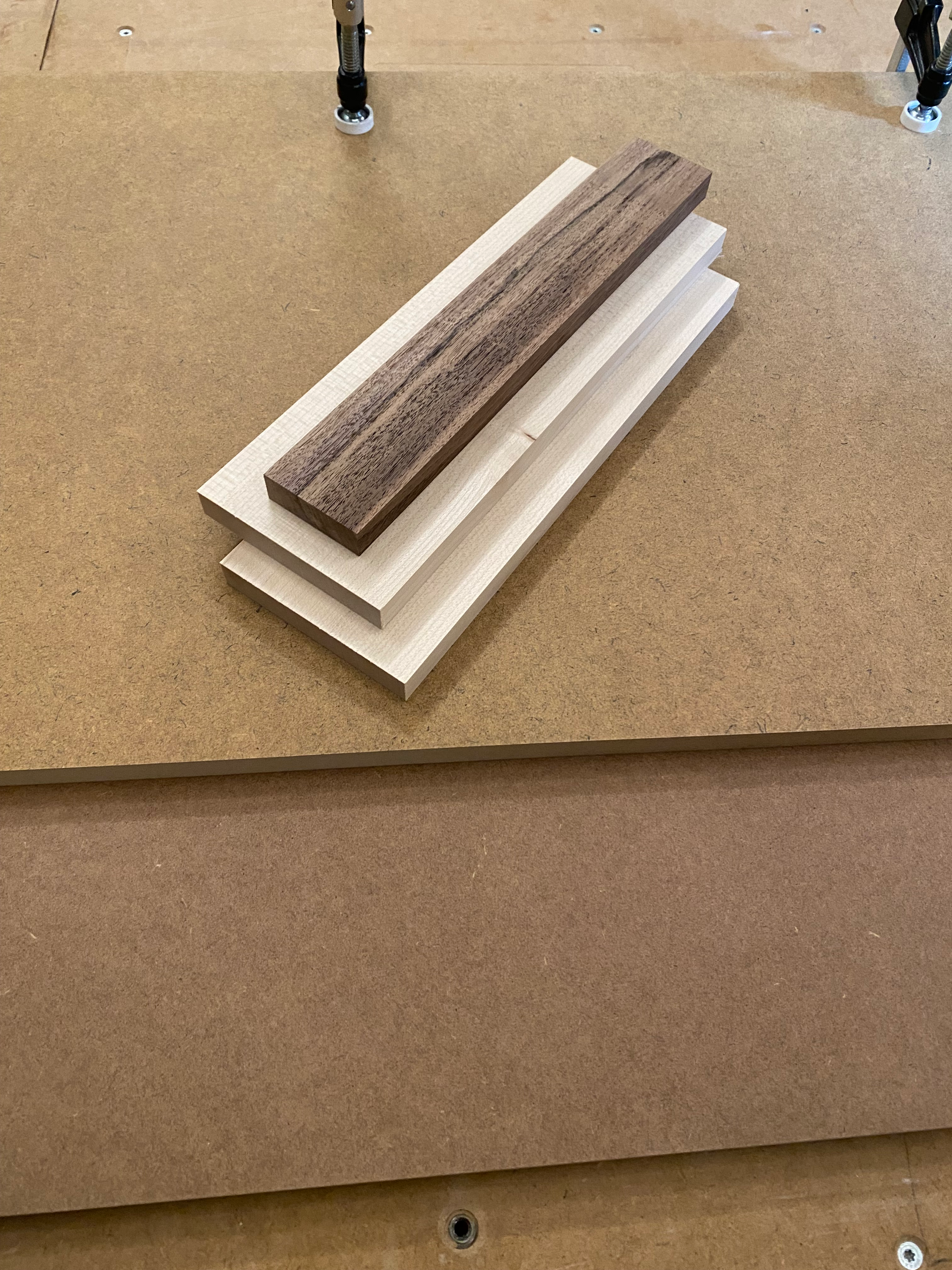

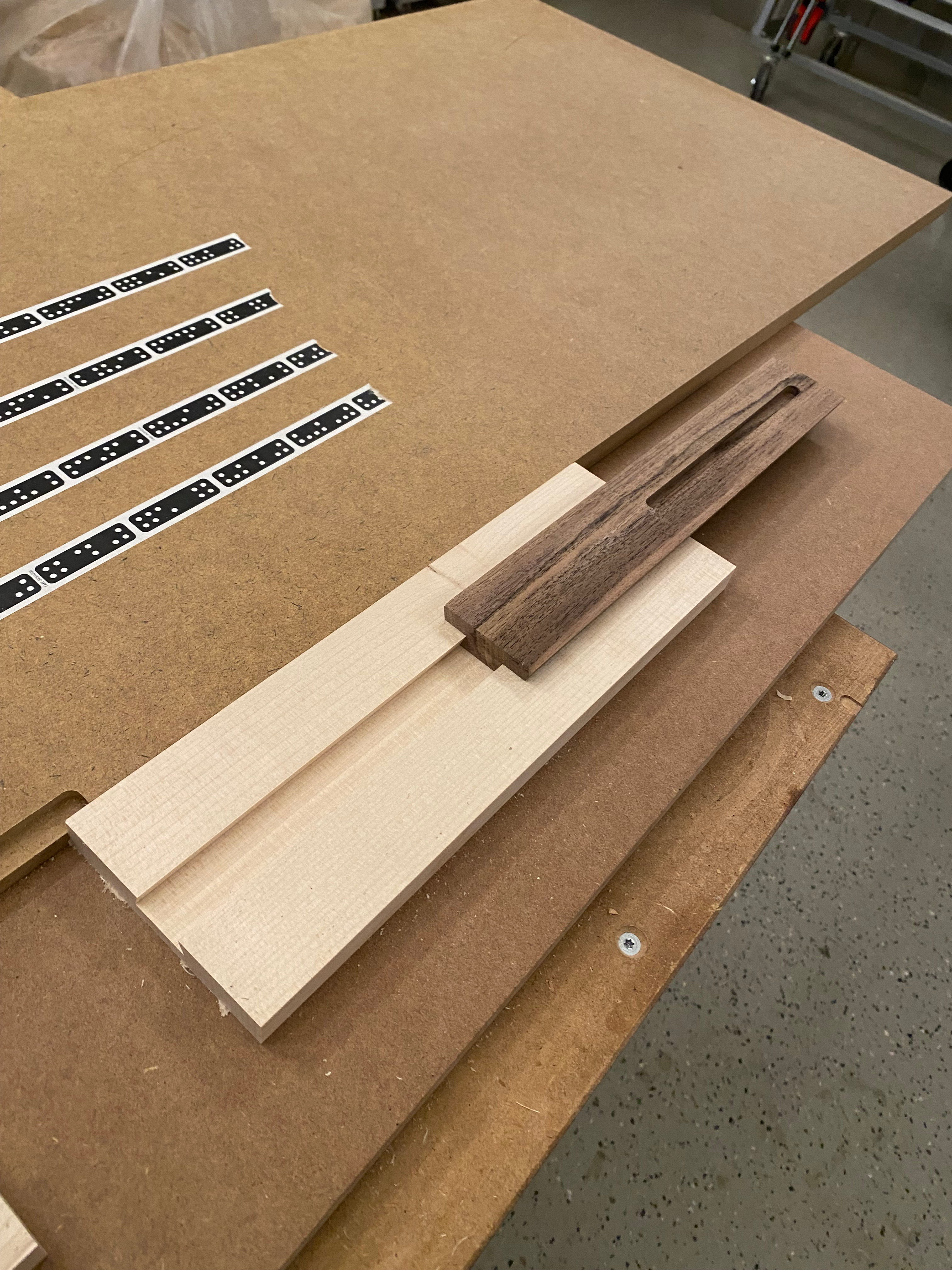

Allgemein: eine saubere und genaue Arbeitsweise ist essenziell für einen funktionierenden Vollauszug. Dazu gehört auch die Vorbereitung des Materials, das Einrichten des Arbeitsbereiches und saubere Fräswerkzeuge. Bei jedem neuen Aufspannen eines Werkteils solltest du mit dem Taststab (Gravierfräser umgedreht) ein neues Raster antasten. Kleiner Tipp für saubere Flächen, lass bei den Schrupp-durchgängen nicht nur beim seitlichen Versatz sondern auch in der Tiefe etwas Material stehen, hier reicht schon 0.2 mm. Fixiere zuerst das Mittelteil auf der Arbeitsfläche. Platziere "vaz-mitte-schmal" und Starte mit der Nut, diese wird 5 mm tief. Mit dem Zinkenfräser kannst du danach mit abnehmendem Versatz bis direkt zur Aussenkontur des Rechtecks fräsen pass auf, dass du außerhalb des Werkstücks ein und austauchst. Parameter: Tiefe = 8 mm / Durchmesser 9.51 mm Fräse nun "vaz-mitte-breit" auf der anderen Seite des Mittelteils, Parameter bleiben gleich. Entferne das fertige Mittelteil uns spanne die Seitenteile auf. Auf dem einen kannst du "vaz-seite-schmal" auf dem anderen "vaz-seite-breit" ablegen. Fräse bei beiden zuerst eine Tasche, achte unbedingt darauf das hier bis zur Kontur 3 mm Versatz stehen bleiben. Die Tiefe sollte etwa 8.5 mm sein, damit der Auszug hier nicht reibt. Nachdem du die zwei Dübellöcher gefräst hast kannst du wieder den Zinkenfräser einspannen. Fräse mit abnehmendem Versatz bis auf die Kontur: Parameter: Tiefe = 8 mm / Durchmesser 13.8 mm Nun kannst du testen ob das Mittelteil bereits reinpasst. Passt es noch nicht kannst du in -0.05 mm Schritten seitlich Material wegfräsen bis das Mittelteil sauber in der Nut läuft. Die Dübel kannst du an der Workstation aus Hirnholz fräsen, Durchmesser 8 mm. Tipp: Falls der Auszug klemmen sollte, kann Silbergleit wunder wirken.
