Some examples for the 22mm X 16mm Fingerpull Router Bit -------------------------------------------------------------- Einige Beispiele für den 22mm x 16mm Griffmuldenfräser. Zur ausführlichen Beschreibung geht‘s hier: https://support.shapertools.com/hc/articles/20110849431451
41
Cabinetry

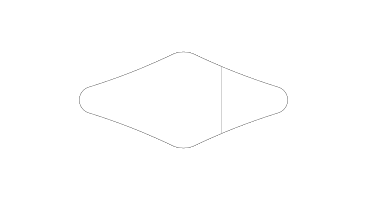

FP_1.svg

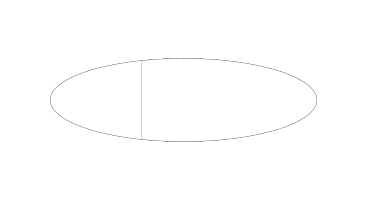

FP_2.svg

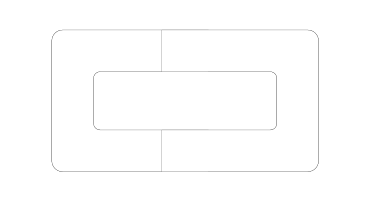

FP_3.svg

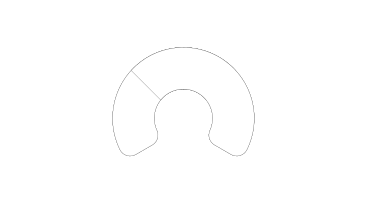

FP_4.svg

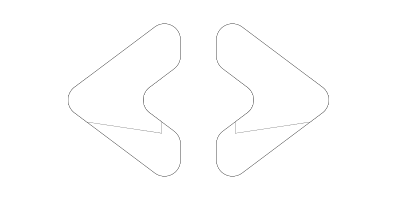

FP_5.svg

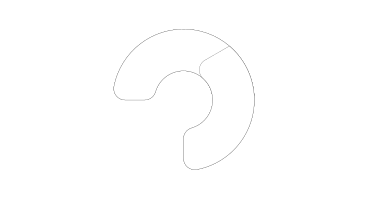

FP_6.svg

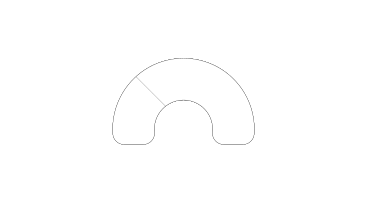

FP_7.svg
Solid Wood or Wooden materials recommended
--------------------------------------------------------------
Massivholz und Holzwerkstoffe
Origin
Plate
- Cut the Pocket to 16 mm depth with a regular upcut Bit e.g. Shaper 16 mm x 16 mm Clearing or Shaper 8 mm x 35 mm Roughing bit. - Cut the Inside profile straight to the line. - Use the 22 mm X 16 mm Fingerpull Router Bit for the undercut profile, use cut depth 16 mm. - Use 22mm diameter and -5 mm offset. - Make shure to plunge and retract in the pocket area where the cut paths overlap. - Avoid burn marks by using Auto speed. - For harder materials you can cut the firs pass with less offset. ---------------------------------------------------------------------------------------------------------------------------------- - Fräse die Tasche mit einem Nutfräser, bsp. 16 mm x 16 mm Clearing oder dem 8 mm x 35 mm Schruppfräser. - Fräse die Innenkontur ohne Versatz nach. - Spanne den 22 mm X 16 mm Griffmuldenfräser ein, auch hier kannst du 16 mm Frästiefe einstellen. - Stelle 22 mm Durchmesser und einen Versatz von -5 mm ein. - Tauche mit dem Fräser nur in der Tasche ein, da wo sich die Fräspfade überschneiden. - Wenn du mit Auto Vorschub arbeitest kannst du Brandstellen vermeiden. - Bei sehr harten Materialien kannst du den Versatz von -5 mm in mehreren Durchgängen fräsen.
