US Play blocks for once not made of plastic. Suitable for children and adults :). DE Spielklötze mal nicht aus Plastik. Auch für Kinder geeignet :). FR Blocs de jouets en bois. Convient également aux enfants :).

10 min

Easy

13

Category

Toys

Files included (2)
NameSize
Shago_US_January_10.2020.svg
15 kB
Shago_EU_Januar_12.2020.svg
14 kB

US - Remnants of various types of wood. Recommended: cherry, beech, pear and, or walnut. 1" x 2" x 0.75" (Must be exact so that the pieces fit together) - DE - Diverse Reste verschiedener Holzarten. Besonders geeignet: Kirschbaum, Buche, Birnbaum und oder Nussbaum. 25mm x 50mm x19mm (Die Masse müssen genau stimmen, damit die Klötze sauber zusammenpassen) - FR - Différents restes de différents types de bois. Particulièrement adapté: cerise, hêtre, poire et ou noyer. 25 mm x 50 mm x 19 mm (Les dimensions doivent être correctes pour que les blocs s'emboîtent parfaitement)
US - Tablesaw Planer Origin with 0.25" upcut bit Abrasive paper - DE - Tischsäge Hobelmaschine Origin mit einem 6mm Fräser Schleifpapier - FR - scie à table trancheuse Origine avec un cutter de 6 mm papier abrasif

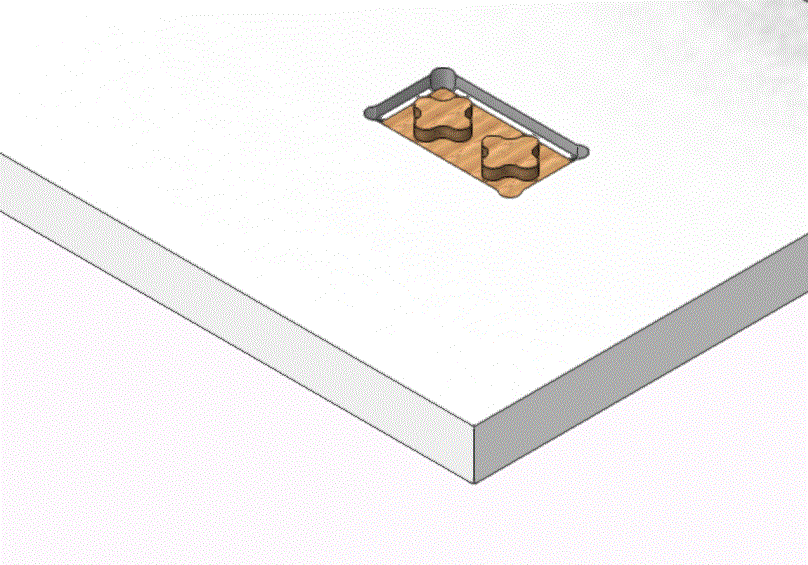

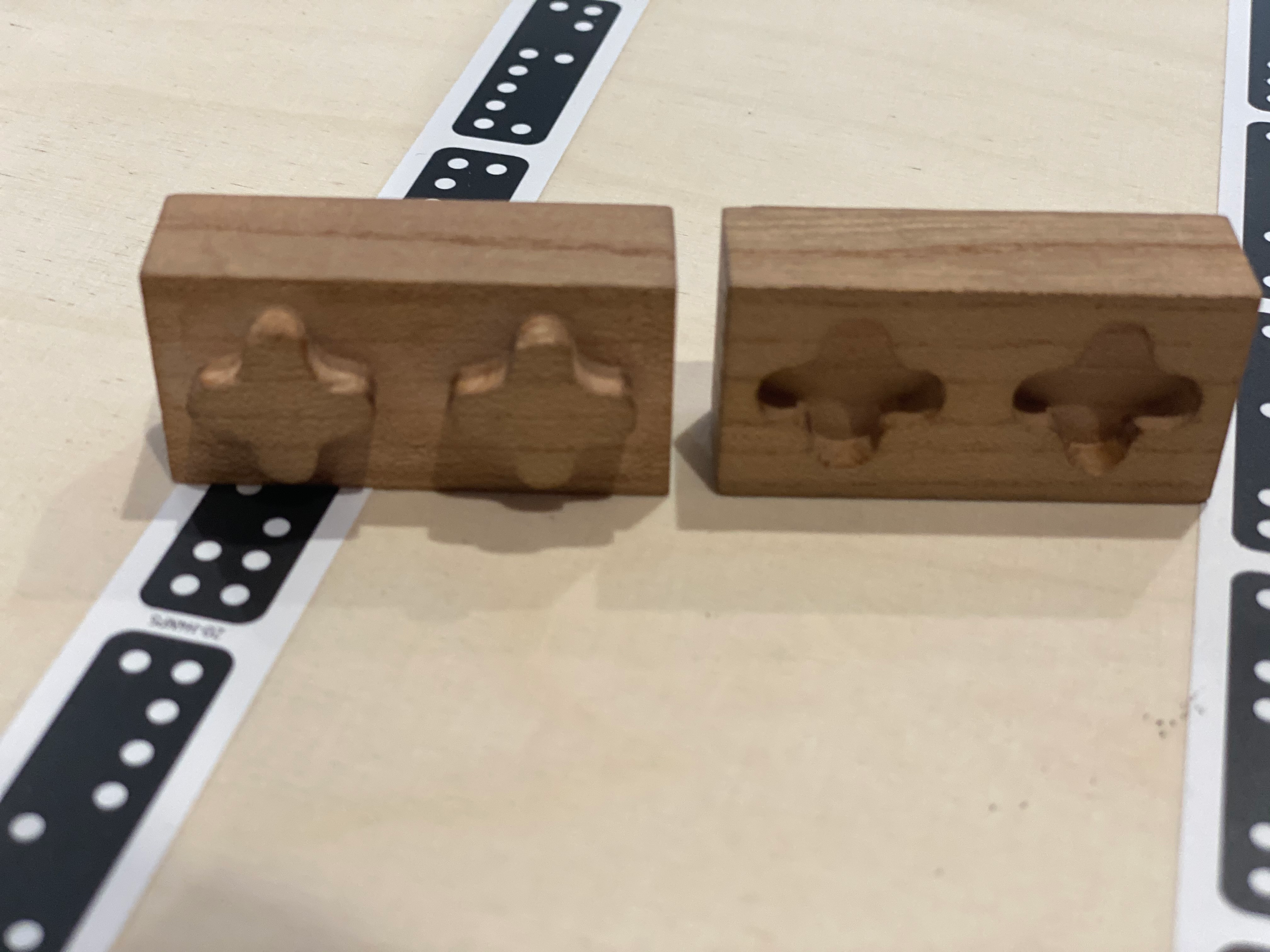

US The connection can be milled for the underside and top with the same contour (Inside cut/outside cut). An Offset of -0.001" at the underside (inside cut) is recommended. The piece must fit exactly into the cutout or be tightened otherwise it will be inaccurate due to the vibration. This Project is designed for the 0.25" upcut bit and should also work with the vertical workstation. DE Die Verbindungen können auf der Unter- und der Oberseite derselben Kontur gefräst werden (Innen- und Aussenkontur). Bei der Innenkontur wird ein Offset von 0.02 mm empfohlen. Das Werkstück muss exakt in die Schablone passen, ansonsten kann es durch die Vibration des Fräsers zu Ungenauigkeiten kommen. Das Projekt wurde für 6mm Fräser geplant und sollte auch auf der Vertical Workstation funktionieren. FR Les connections peuvent être fraisés en bas et en haut du même contour (contour intérieur et extérieur). Un décalage de 0,02 mm est recommandé pour le contour intérieur. La pièce doit s'insérer exactement dans le gabarit, sinon les vibrations de la fraise peuvent entraîner des inexactitudes. Le projet est prévu pour des fraises de 6 mm et devrait également fonctionner sur le poste de travail vertical.
